Ventilation
Entrée d’air
L’air circulant dans l’habitacle est fi ltré et provient, soit de l’extérieur par la grille située à la base du pare-brise, soit de l’intérieur en recirculation d’air.
Traitement de l’air
L’air entrant suit différents cheminements en fonction des commandes sélectionnées par le conducteur:
- arrivée directe dans l’habitacle (entrée d’air),
- passage dans un circuit de réchauffement (chauffage),
- passage dans un circuit de réfrigération (air conditionné).
Panneau de commande
Les commandes de ce système sont regroupées sur le panneau A de la console centrale.

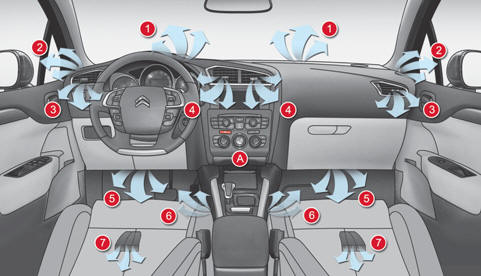

Diffusion d’air
1. Buses de dégivrage ou de désembuage du pare-brise.
2. Buses de dégivrage ou de désembuage des vitres latérales avant.
3. Aérateurs latéraux obturables et orientables.
4. Aérateurs centraux obturables et orientables.
5. Sorties d’air aux pieds des passagers avant.
6. Buses d’air aux pieds des passagers avant.
7. Sorties d’air aux pieds des passagers arrière.
