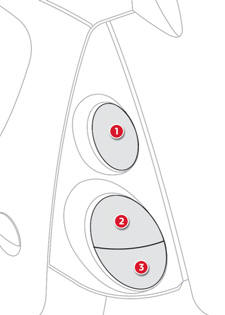

Feux arrière
1. Feux de stop / position (P 21/5 W)
2. Indicateurs de direction (P 21 W)
3. Feu de recul (P 21 W), côté droit Feu antibrouillard (P 21 W), côté gauche
Ces 3 lampes se changent par dépose du feu :
- ouvrez le coffre,

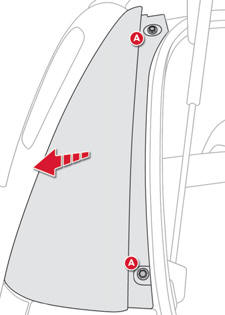

- dévissez les deux écrous A de fixation du feu,
- déposez le feu en tirant vers l’extérieur,
- déclipez le faisceau,

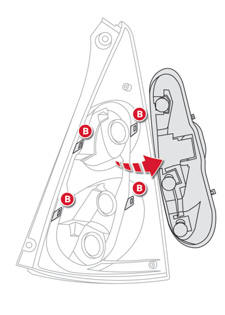

- retirez le porte-lampes en écartant les quatre languettes B ,
- retirez la lampe et remplacez-la.
Au remontage, procédez à l’inverse et veillez à la bonne mise en place du porte-lampes, des languettes et du feu.
